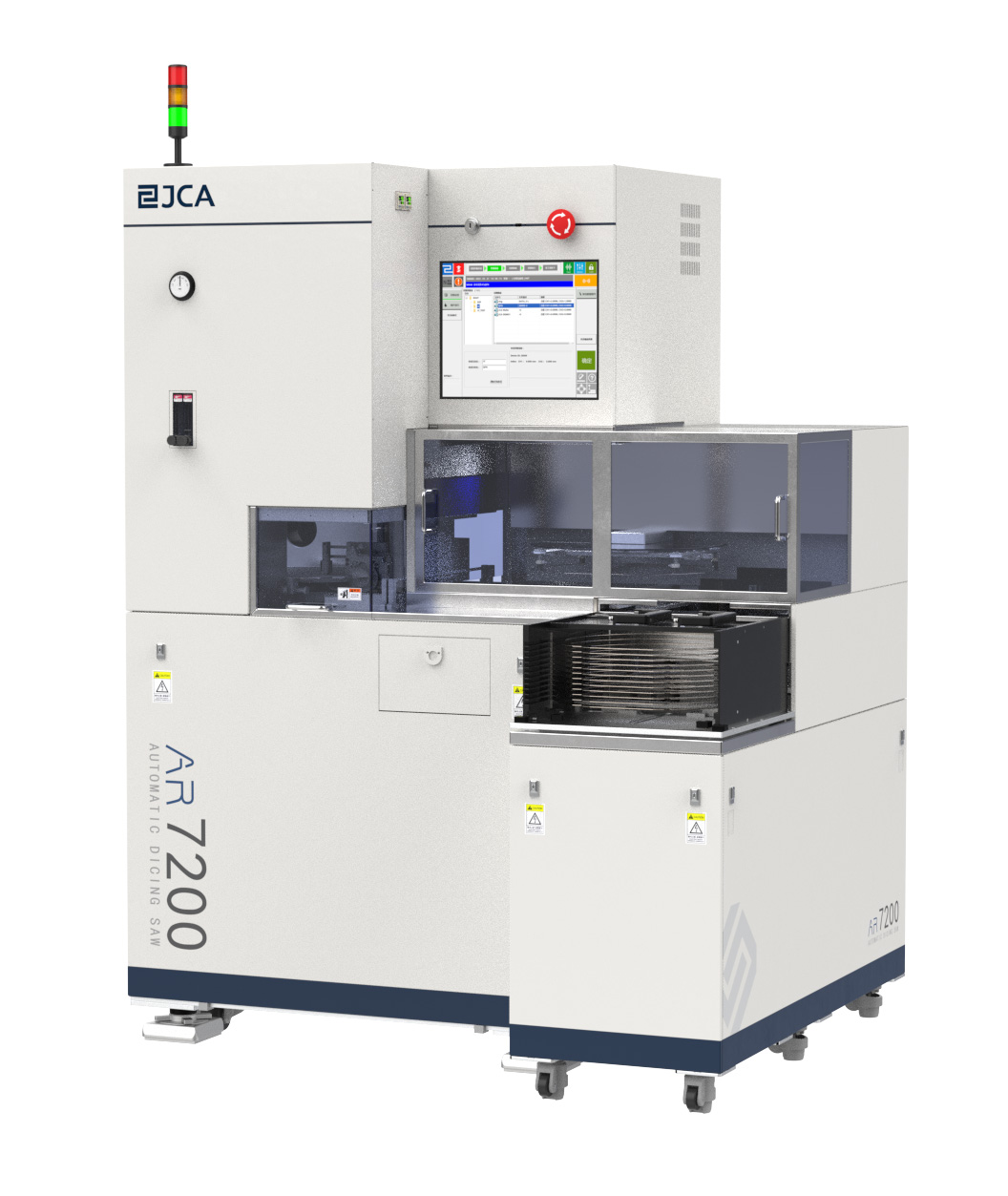

AR7200精密自動劃片機

當前位置

AR7200精密自動劃片機

主要特點：

l精密進口滾珠絲桿、直線導軌，Y向光柵尺閉環控制，高精度機臺長時間保持。

l匹配多種進口空氣主軸（兼容目前市面常見短軸），可選裝2.4KW大功率高扭矩主軸。

l直光、環形光兩種光源，70×—320×可選倍率雙顯微鏡，工藝適應范圍廣。

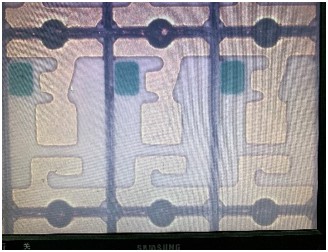

l全自動上下料、自動傳輸定位、自動對準切割、自動刀痕檢測，降低OP工作量，更大程度實現機器代人。

l可定制特殊的切割框和工作臺面，多片高效切割。

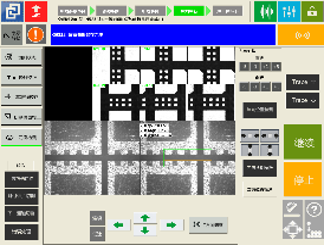

l觸控教學式GUI，編輯過程模擬顯示，多片預切割模式，程序編輯簡單便捷。

先進功能：

p多片同盤切割；                    p適應不同工藝，多種自動對準算法；

p自動刀痕檢測功能；           p故障自糾錯功能，多種位置實施檢測；

p雙倍率雙光源機器視覺；      p基板免貼膜去邊框切割功能；

p高精度非接觸式測高；      p工廠自動化模塊；

p刀片破損檢測系統； p集中加油，便捷自潤滑功能。

下載文件

詳情

應用：

主要用于多片QFN、DFN、BGA、LED-PCB框架、光通訊器件等領域的全自動劃切加工；適用于包括石英玻璃、氧化鋁、陶瓷、PCB板或package框架等多種材料。

技術指標：

最大工作物尺寸			mm	? 12"或290mm×290mm方形
X軸	可切削范圍		mm	310
	進刀速度輸入范圍		mm/s	0.1 - 600
Y軸	可切削范圍		mm	310
	單步步進量		mm	0.0001
	定位精度		mm	0.003以內/310 0.002以內/5 （單一誤差）
Z軸	有效行程		mm	40(使用?2"切割刀片時)
	移動量分辨率		mm	0.00005
	重復精度		mm	0.001
	可使用的最大切割刀片直徑		mm	? 58
θ軸	最大旋轉角度		deg	380
	轉角精度		″	15
主軸	額定輸出功率		kW	1.8（1.5、2.4可選） at 30,000 min^-1
	額定扭矩		N?m	0.48
	旋轉數范圍		min^-1	3,000 - 60,000
	可使用的最大框架		-	12寸或290mm×290mm方形
其他規格	電源		V	三相AC380V ±10％上述以外需配置變壓器
	耗電量	加工時	kW	1.2（參考值）
		暖機時	kW	1.0（參考值）
	最大耗電量		kVA	5.0
	壓縮空氣供給壓力		Mpa	0.5 - 0.8
	壓縮空氣最大消耗量		L/min（ANR）	220
	切削水壓力		Mpa	0.2 - 0.4
	最大消耗量		L/min	6.0
	冷卻水壓力		Mpa	0.2 - 0.4
	最大消耗量		L/min	3.0（在0.3MPa時）
	排風量		m³/min	1.5
	設備尺寸（W × D × H）		mm	1400 × 1200 × 1,800
	設備重量		kg	約1000

使用條件：

1. 請將機器設在20~25℃的環境中（波動范圍控制在±1℃以內）；室內濕度＜80%，無凝結。

2. 請使用大氣壓露點在-15℃以下，殘余油份為0.1ppm，過濾度在0.01um/99.5以上的清潔壓縮空氣。

3. 請將切削水的水溫控制為室溫+2℃（波動范圍在±1℃以內），冷卻水的水溫控制為與室溫相同（波動范圍控制在±1℃以內）。

4. 請避免設備受到重力撞擊以及外界任何振動威脅。另外，請不要將設備裝在鼓風機、通風口、產生高溫的裝置以及產生油污的裝置附近。

5. 請把本設備安裝在有防水性地板以及有排水處理的場所。

6. 請嚴格按照本公司產品使用說明書進行操作。
