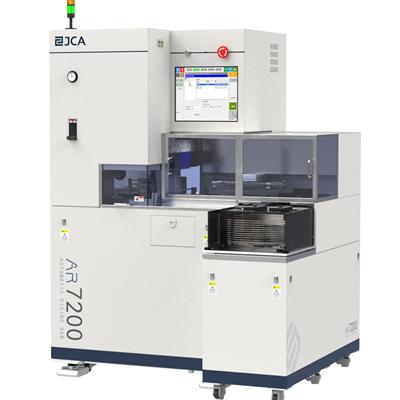

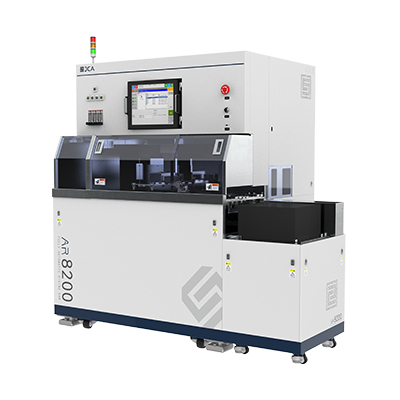

主要特點:
l優化雙軸高效切割模式,效率較單機提高約80%。
l精密進口滾珠絲桿、直線導軌,Y向光柵尺閉環控制,高精度機臺長時間保持。

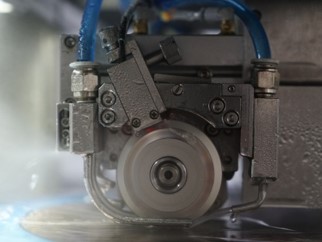

l主軸對裝龍門工作臺結構,雙刀間距最小24mm,雙軸切割工藝適應范圍更廣。
l全自動上下料、自動傳輸定位、自動對準切割、自動刀痕檢測,降低op工作量,更大程度實現機器代人。
l可定制特殊的切割框和工作臺面,多片雙刀高效切割。
l直光、環形光兩種光源,70×—320×可選倍率雙顯微鏡,工藝適應范圍廣。

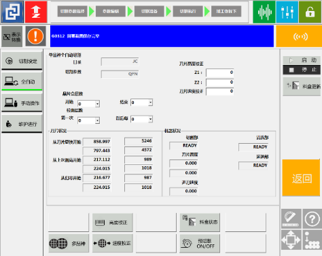

l觸控教學式GUI,編輯過程模擬顯示,多片預切割模式,程序編輯簡單便捷。
先進功能:
p多片同盤雙刀切割; p階梯切割(雙刀分別開槽、切斷)模式;
p自動刀痕檢測功能; p故障自糾錯功能,多種位置實施檢測;
p雙倍率雙光源機器視覺; p*工廠自動化模塊;
p高精度非接觸式測高; p集中加油,便捷自潤滑功能。
p刀片破損檢測系統; p適應不同工藝,可選多種自動對準算法;
應用:

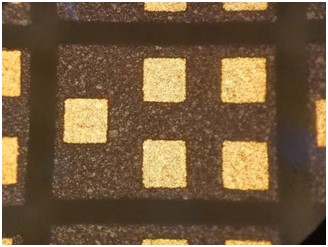

主要用于多片QFN、DFN、BGA、LED-PCB框架、光通訊器件等領域的全自動劃切加工;適用于包括石英玻璃、氧化鋁、陶瓷、PCB板或package框架等多種材料。
低氣壓、水壓、工作臺伺服、轉臺伺服、主軸驅動、測高系統、控制系統的故障報警,操作腔門安全鎖,漏水檢測、主軸電流監控、真空不足保護功能。
最大工作物尺寸 |
mm |
? 12"或290mm×290mm方形 |
||
X軸
|
可切削范圍 |
mm |
290 |
|
進刀速度輸入范圍 |
mm/s |
0.1 - 600 |
||
Y軸
|
可切削范圍 |
mm |
290 |
|
單步步進量 |
mm |
0.0001 |
||
定位精度 |
mm |
0.003以內/300 0.002以內/5 (單一誤差) |
||
Z軸
|
有效行程 |
mm |
40(使用?2"切割刀片時) |
|
移動量分辨率 |
mm |
0.00005 |
||
重復精度 |
mm |
0.001 |
||
可使用的最大切割刀片直徑 |
mm |
? 58 |
||
θ軸 |
最大旋轉角度 |
deg |
380 |
|
|
轉角精度 |
″ |
15 |
|
主軸
|
額定輸出功率 |
kW |
1.8 (2.4可選) at 30,000 min-1 |
|
額定扭矩 |
N?m |
0.48 |
||
旋轉數范圍 |
min-1 |
3,000 ~ 60,000 |
||
可使用的最大框架 |
- |
12寸或290mm×290mm方形 |
||
其他 規格
|
電源 |
V |
三相AC380V ±10% 上述以外需配置變壓器 |
|
耗電量 |
加工時 |
kW |
1.8(參考值) |
|
暖機時 |
kW |
1.2(參考值) |
||
最大耗電量 |
kVA |
5.5 |
||
壓縮空氣供給壓力 |
Mpa |
0.5 - 0.8 |
||
壓縮空氣最大消耗量 |
L/min(ANR) |
250 | ||
切削水壓力 |
Mpa |
0.2 - 0.4 |
||
最大消耗量 |
L/min |
6.0 |
||
冷卻水壓力 |
Mpa |
0.2 - 0.4 |
||
最大消耗量 |
L/min |
3.0(在0.3MPa時) |
||
排風量 |
m3/min |
1.5 |
||
設備尺寸(W × D × H) |
mm |
1080× 1330× 1,800 |
||
設備重量 |
kg |
約1000 |
使用條件:
1. 請將機器設在20~25℃的環境中(波動范圍控制在±1℃以內);室內濕度<80%,無凝結。
2. 請使用大氣壓露點在-15℃以下,殘余油份為0.1ppm,過濾度在0.01um/99.5以上的清潔壓縮空氣。
3. 請將切削水的水溫控制為室溫+2℃(波動范圍在±1℃以內),冷卻水的水溫控制為與室溫相同(波動范圍控制在±1℃以內)。
4. 請避免設備受到重力撞擊以及外界任何振動威脅。另外,請不要將設備裝在鼓風機、通風口、產生高溫的裝置以及產生油污的裝置附近。
5. 請把本設備安裝在有防水性地板以及有排水處理的場所。
6. 請嚴格按照本公司產品使用說明書進行操作。
