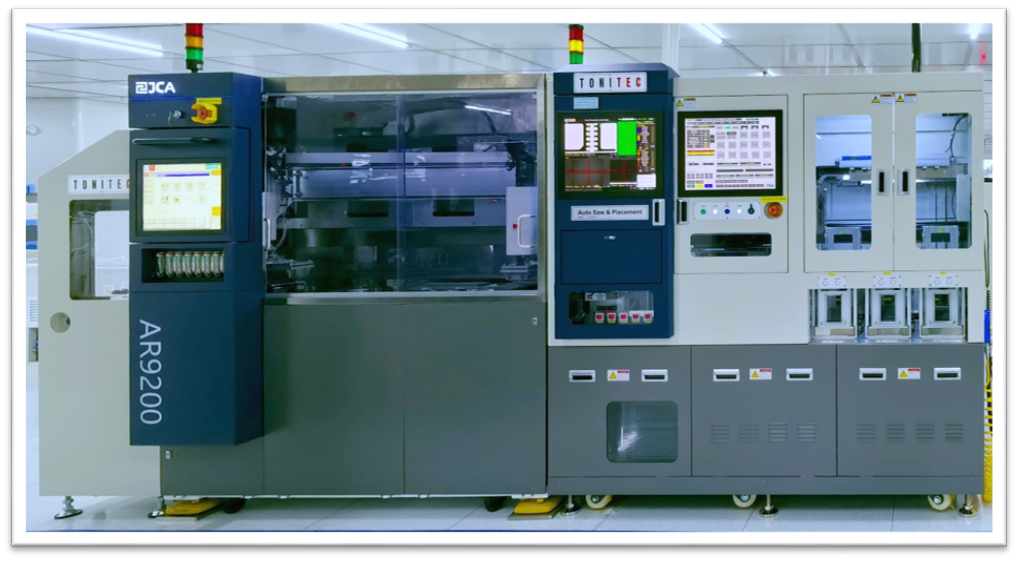

江蘇京創先進電子科技有限公司AR系列精密自動劃片機——AR9200橫空出世,并成功量產,極大的彌補了國內半導體行業JIG SAW 全自動切割分選一體機的市場空缺,助力國產設備崛起之路!
?產品簡介
1、組成部分
上料:運輸片條到預定位平臺
切割:雙切割主軸、雙切割平臺及單獨視覺系統循環高效切割作業
分選:視覺系統掃描顆粒指標判斷良品和不良品,分選機構進行分選和裝盤/桶
2、適用產品類型
半導體封裝類產品的切割、視覺檢測及裝盤,如DFN、QFN、BGA等封裝形式的產品
3、適用產品尺寸:Strip:300×100(特殊尺寸可定制) Unit:3×3-22×22(特殊尺寸可定制)
?功能:
?可配自動上料結構自動上料;
?自動校準、自動刀痕檢測功能;
?高精度非接觸式測高;
?刀片破損檢測系統;
?配備高真空單元,保證設備真空;
?擁有故障自主糾錯功能,可以多種位置實施檢測;
?適應不同工藝需求,可以選擇多種自動對準算法;
?工廠自動化模塊,后續可接分選、貼膜等工藝設備;
?軟件定制:復雜切割功能等。
?特點
?雙軸高效切割模式,獨立的視覺系統可以保證對準、切割同時進行,可提升切割效率。
?雙工作平臺循環工作,充分利用設備各結構,可提升切割效率。
?專用治具,高真空吸附基板,無需貼膜,減掉了貼膜和解膠的工藝流程和相關的成本。
?可配備全自動上料,進行傳輸定位、對準切割、刀痕檢測、清洗、干燥,實現全自動運行模式,大大降低人力成本。
?配備全自動排渣收渣結構,減少人力維護成本。
?不同產品切割轉換快捷,只需更換定制治具即可完成。
?工藝進階
● 切割工藝
去掉框架類產品貼膜、解膠的工藝,減掉了花費在兩道工藝中的人工成本、時間成本以及多余的設備成本。
● 切割形式
視覺系統獨立于切割系統,形成對準、切割雙線程,相較于單線程對準切割,完全省去了對準時間,大幅度提高了切割效率,且提高了切割軸和視覺系統的利用。
● 工藝模板
上料、切割及分選一體化集成,可全自動完成待加工料片從切割-去不良-良品裝盤的過程,作為單獨的切割模塊,具有和其他設備的兼容性。
●發展趨勢
作為一體化設備模塊的一部分,有著高度的模塊化,更為容易融入后續無人工廠的發展。
